Зависимость емкости гальванических

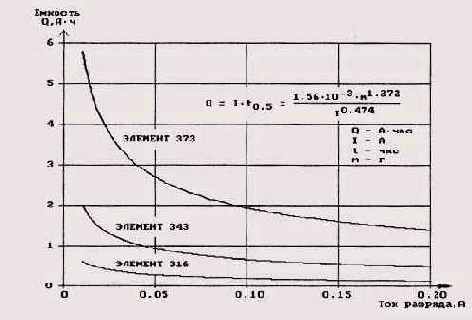

Рисунок 17.5. Зависимость емкости гальванических элементов Q от величины разрядного тока


Определить значение емкости гальванического элемента при варьировании тока разряда можно с использованием выражения, Рисунок 17.5.
Л 1,56 х Ю-3 х т1272
Q = ' Х ?0,5 = , 0.474
Как следует из выражения, емкость гальванического элемента падает с увеличением тока разряда обратно пропорционально корню квадратному из величины разрядного тока. Например, при повышении тока разряда в 4, 9 и 16 раз, емкость снижается, соответственно, в 2, 3 и 4 раза.
Из приведенных выше выражений (1 — 3) и рисунков следует, что даже кратковременная работа радиоэлектронной техники с батарейным питанием в режиме повышенного энергопотребления (работа магнитофонов на повышенной громкости или в режиме перемотки, работа приемопередающей аппаратуры в режиме передачи) приводит к быстрому разряду гальванических элементов.
