Схема выпрямителя для заряда аккумуляторов

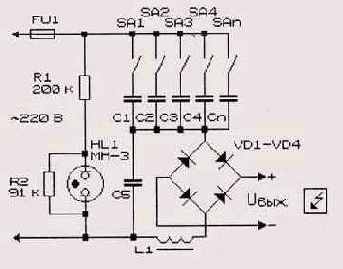

Рисунок 16.5. Схема выпрямителя для заряда аккумуляторов
В случае, когда аккумулятор длительное время хранится без дела, он в результате естественного саморазряда и сульфата-ции пластин приходит в негодность.
Для того чтобы длительное хранение не приводило к порче аккумуляторной батареи, ее нужно постоянно поддерживать в заряженном состоянии [16.9]. Заводы изготовители рекомендуют заряжать аккумуляторы током, равным 0,1 от номинальной емкости (т.е. для 6СТ-55 ток заряда будет 5,5 А), но это годится только для быстрого заряда «посаженной» батареи. Как показывает практика, для подзарядки аккумулятора в процессе длительного хранения требуется небольшой ток, около 0,1 ...0,3 А (для 6СТ-55). Если хранящийся аккумулятор периодически, примерно раз в месяц, ставить на такую подзарядку на 2...3 дня, то можно быть уверенным в том, что он в любой момент будет готов к эксплуатации даже через несколько лет такого хранения.
На Рисунок 16.6 показана схема «подзаряжающего» устройства — бестрансформаторного источника питания, выдающего постоянное напряжение 14,4 В при токе до 0,3 А [16.9]. Источник построен по схеме параметрического стабилизатора с емкостным балластным сопротивлением. Напряжение от сети поступает на мостовой выпрямитель VD1 — VD4 через конденсатор С1. На выходе выпрямителя включен стабилитрон VD5 на 14,4 В. Конденсатор С1 ограничивает ток до величины не более 0,3 А. Конденсатор С2 сглаживает пульсации выпрямленного напряжения. Аккумуляторная батарея подключается параллельно стабилитрону VD5.
