Схема устройства для заряда свинцовокислотных

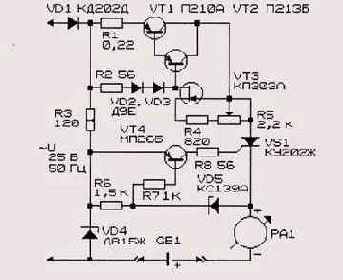

Рисунок 16.3. Схема устройства для заряда свинцово-кислотных аккумуляторных батарей емкостью 9... 14 А-ч
Для восстановления батареи необходимо заряжать ее импульсами тока; в промежутках между импульсами она разряжается через специальный резистор, подключаемый параллельно батарее GB1. Разрядный ток при этом меньше зарядного в 10 раз, а по длительности в 2 раза больше [16.7]. Импульсы зарядного тока формируются схемой сравнения напряжения VT4, VD5 и тиристором VS1. Стабилитрон VD4 ограничивает напряжение до 18 6 (т.е. до половины амплитудного) после выпрямительного диода VD1. При достижении на аккумуляторной батарее ЭДС около 14 В стабилитрон VD5 закрывается, вызывая запирание транзистора VT4 и тиристора VS1. Так осуществляется автоматическое прекращение процесса заряда, но при условии, что к аккумуляторной батарее не был подключен разрядный резистор. Измерительный прибор РА1 регистрирует средний зарядный ток, который в 3 раза меньше истинного зарядного. При подключении разрядного резистора ток следует увеличить на 10%.
Питание устройства осуществляется от трансформатора мощностью 50 Вт. Резистор R1 изготовлен из отрезка манганинового провода диаметром 0,51 мм или из другого материала с высоким удельным сопротивлением. Переменный резистор R5 — проволочный. Измерительный прибор РА1 со шкалой на 1 А.
Транзисторы VT1, VT2 и тиристор VS1 установлены на алюминиевой пластине толщиной 3 мм и размерами 80x100 мм, выполняющей роль теплоотвода. Диоды VD2, VD3 должны иметь тепловой контакт с корпусами транзисторов VT1, VT2.
Импульс зарядного тока, его длительность и паузу контролируют осциллографом на резисторе R1.
Принципиальная схема бестрансформаторного двухполупе-риодного выпрямителя по мостовой схеме для заряда аккумуляторных батарей показана на Рисунок 16.4 [16.8].
