Схема устройства для подзарядки аккумуляторных батарей

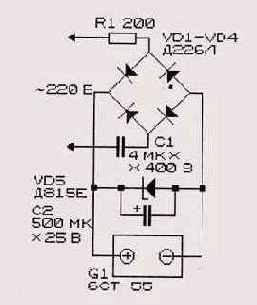

Рисунок 16.6. Схема устройства для подзарядки аккумуляторных батарей
При саморазряде батареи до напряжения ниже 14,4 В начинается ее «мягкий» заряд малым током. Величина этого тока находится в обратной зависимости от напряжения на аккумуляторе, но в любом случае даже при коротком замыкании не превышает 0,3 А. При заряде батареи до напряжения 14,4 В процесс прекращается.
При эксплуатации устройства нужно соблюдать правила безопасности при работе с электроустановками.
Простое зарядное устройство для заряда автомобильных или тракторных аккумуляторов (Рисунок 16.7) [16.10] выгодно отличается повышенной безопасностью в эксплуатации по сравнению с бестрансформаторными аналогами. Однако его трансформатор
довольно сложен: для регулировки зарядного тока он имеет множество отводов.
Регулировка тока заряда производится галетным переключателем S1 за счет изменения числа витков первичной обмотки. Выпрямитель обеспечивает ток заряда 10... 15 А.
