Схема повышающего преобразователя

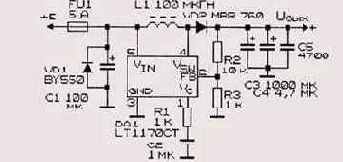

Рисунок 16.10. Схема повышающего преобразователя для заряда 13,8 В аккумуляторной батареи УКВ-радиостанции от бортовой сети автомобиля


Для повышения стабильности работы устройства при изменении температуры окружающей среды в пределах от 0 до 50°С использован термистор R2 типа NTC FENWAL 140-103LAG-RBI, имеющий сопротивление 10 кОм при температуре 25°С.
Напряжение ионно-литиевого элемента составляет 2,5 В на элемент.
Простое зарядное устройство [16.14], предназначенное для подзарядки аккумулятора напряжением 13,8 Б от бортовой сети
втомобиля (около 12 В), выполнено на основе повышающего реобразователя напряжения на основе микросхемы LT1170CT )ис. 16.10). Микросхема вырабатывает импульсы частотой 00 кГц. Эти импульсы поступают на внутренний ключевой каскад икросхемы (его выход — вывод 4). Цепочка из резистивного деятеля R2, R3 предназначена для отслеживания колебаний вы-)дного напряжения и организации следящей обратной связи по зпряжению (вывод 2 микросхемы). Выходное напряжение регу-чруют подбором именно этих резисторов. Выпрямитель преоб-^зователя выполнен на диоде VD2 — диоде Шотки типа MBR760 рямой ток до 5/4).
Зарядный ток аккумулятора — до 2 А. КПД преобразователь достигает 90%.
