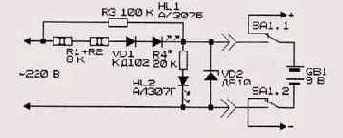

Рисунок 15.8. Схема зарядного устройства с сетевым питанием


Когда доработанное ЗУ соединяют с приемником, зеленое вечение светодиода HL2 (переключатель SA1 - - в положении Заряд») указывает, что цепь заряда исправна, а при подключе-ии ЗУ к сети красное свечение дополнительного светодиода HL1 видетельствует, что аккумуляторная батарея заряжается. Когда се есть зеленое свечение, а красного нет, — напряжение в сети тсутствует. Такой режим заряда батареи 7Д-0,125Д крайне неже-ателен, но там где он неизбежен — следует предусмотреть защиту от перезаряда. Для этого параллельно батарее включают стабилитрон VD2 с напряжением стабилизации 9,9 6 при токе 10... 12 мА. Подзаряжать батарею нужно через каждые 3...4 ч работы приемника (при средней громкости). Продолжительность заряда батареи — в 2...3 раза больше.
Резистор R4 подбирают по минимальной яркости свечения светодиода HL2. Вместо Д810 допустимо применить стабилитроны Д814Б или Д814Г, их аналоги, а также цепочки КС133А+КС162А или 2хКС147А, подбирая их на указанное напряжение.
Для автоматической зарядки аккумуляторов резервного питания или освещения во время отключения сети 220 6 предназначено устройство (Рисунок 15.9) [15.8], которое позволяет поддерживать аккумуляторы постоянно заряженными.
