Схема зарядного устройства для аккумуляторов ЦНК0 45

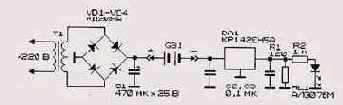

Рисунок 14.21. Схема зарядного устройства для аккумуляторов ЦНК-0,45


В схеме зарядного устройства (Рисунок 14.21) для заряда аккууляторов типа ЦНК-0,45 использован стабилизатор тока на микэсхеме типа КР142ЕН5А [14.9]. Ток заряда (50...55 мА) задан
)противлением резистора R1: на этом сопротивлении падает вно 5 В, следовательно, ток, протекающий через последоельную цепочку из заряжаемого аккумулятора и генерато стабильного тока на основе микросхемы DA1 составляет (Б)/120 (Ом)=45+\с (мА), где 1С=5...10 мА — ток собственного ггребления микросхемы. Реально ток будет выше указанного ачения еще на 3 мА, поскольку в расчетах не учтен ток через
етодиодный индикатор HL1, индицирующий работу устройства.
Напряжение на конденсаторе фильтра С1 должно быть по-дка 15...25 В.
При использовании стабилизаторов на большее выходное пряжение величину резистора R1 следует изменить (в сторону эличения).
Устройство можно практически без переделок использовать на иные зарядные токи, вплоть до 1 А. Для этого потребуется подбор резистора R1 и, при необходимости, использование радиатора для микросхемы DA1.
Зарядное устройство (см. Рисунок 14.22) питают выпрямленным напряжением 12 В [14.10]. Сопротивление токоограничительных резисторов рассчитывают по формуле: R=UCT/I, где UCT — выходное напряжение стабилизатора; I - - зарядный ток. В рассматриваемом случае UCT=1,25 Б; соответственно, сопротивление резисторов таково: R1=1,25/0,025=50 О/и, R2=1,25/0,0125=100 Ом. В расчетах не учтен ток собственного потребления микросхемы (см. выше), который может составлять 5... 10 мА.
