Схема устройства защиты мощных радиоламп

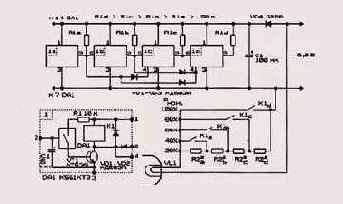

Рисунок 12.9. Схема устройства защиты мощных радиоламп
Мощность, потребляемая устройством, не превышает 1 Вт и определяется, главным образом, типом используемых реле (ток срабатывания до 100 мА).
При необходимости количество управляющих элементов 1а — 1d может быть уменьшено (с ухудшением режима коммутации мощности), либо, напротив, увеличено. Незадействованные , контакты реле могут быть использованы для управления схемой отсроченной подачи высоковольтного напряжения на электроды лампы.
Резисторы R2a — R2d подбирают следующим образом: последовательно с нитью накала включают проводник из нихрома и подбирают отрезки проводника без его разрезания до выделения на нити накала 20, 40, 60, 80% Рном (!ном). Нихромовый провод навивают затем на резистор типа ВС-2 (или керамическую трубку) с дополнительно закрепленными контактами бандажного типа и припаивают с использованием флюса из ацетилсалициловой кислоты (аспирина) к торцевым и промежуточным контактам. Места пайки во избежание коррозии промывают спиртовым раствором.
Выбор соотношения (значений) сопротивлений резисторов R1a — R1d определяет динамику разогрева нити накала. Скорость разогрева нити накала индивидуальна для каждого типа радиолампы и зависит от массы нити накала и подводимой мощности: для ламп прямого накала время выхода на стационарный режим может составлять единицы секунд; для ламп косвенного подогрева — единицы — десятки секунд. В этой связи выбор значений R1a — R1d желательно производить экспериментально по времени выхода на стационарное значение 20, 40, 60, 80,100% Рном.
Поскольку напряжение и ток накала (UH, IH) электровакуумных приборов существенно различаются, например, для ламп ГУ15 4,8 В/0,68 А; ГУ32 6,3 S/1,6 A (12,6 Б/0,8 А); ГУ 19 6,3 В/2 А; ГУ29 6,3 Б/2,25 А; ГИЗО 6,3 Б/2,25 А (12,6 6/1,125 А); ГУ13 10 6/5 А; ГУ50 12,6 6/0,7 А; ГУ80 12,6 6/10,5 А; ГК71 20 6/3 А; нерно-белых кинескопов — 6,3 Б/0,3 А; цветных кинескопов — 5,3 6/0,9 А, то для питания микросхемы К561КТЗ (либо ее аналогов — К564КТЗ, К176КТ1) можно использовать простейший ста-эилизатор напряжения (9... 15 6 для микросхем К561, К564 и 9 Б для К176), либо питание схемы защиты и накальных цепей произ-юдить от раздельных источников.
Тип реле выбирают по надежному срабатыванию при относительно низком напряжении питания, а также по значению предельных токов коммутации.
Большое разнообразие схем защиты нитей накала электровакуумных приборов (ламп, кинескопов и т.п.) сводится к стабилизации питающего напряжения или тока, защите от их превышения на нити накала, к замедленному разогреву нити и отсроченному включению ускоряющих напряжений.
Ряд подобных схемных решений, связанных, например, со стабилизацией напряжения или тока может привести к совершенно противоположному эффекту: при выходе из строя стабилизатора на защищаемую нить накала может поступить повышенное напряжение, и нить перегорит.
Для многоуровневой защиты особо ценных ламп накаливания, кинескопов с трансформаторно-сетевым питанием, мощных радиоламп предназначено устройство (Рисунок 12.10), которое обеспечивает плавное повышение напряжения на нити накала, стабилизацию выходного напряжения, двойную защиту по току и одинарную — по напряжению [12.10].
В качестве сервисных функций предусмотрен визуальный контроль включения устройства и скорости нарастания напряжения на выходе стабилизатора, а также индикация перегорания предохранителя.
Схема рассчитана на защиту нити накала с питанием переменным током напряжением 6,3 В, но может быть приспособлена для работы и с другими напряжениями.
Напряжение переменного тока, снимаемое с обмотки силового трансформатора, подается на диодный мост — диоды VD1 — VD4. К выходу выпрямителя подключен стабилизатор напряжения с защитой по току нагрузки и плавным нарастанием выходного напряжения с момента включения устройства. Стабилитрон VD5 и светодиод HL1 обеспечивают формирование опорного напряжения. Потенциометр R2, включенный параллельно светодиоду HL1, позволяет плавно регулировать выходное напряжение. Одновременно светодиод HL1 индицирует включенное состояние устройства. RC-цепь (R3, С2) обеспечивает плавное (до 50 сек) нарастание выходного напряжения.
