Схема устройства для плавного включения накала кинескопа

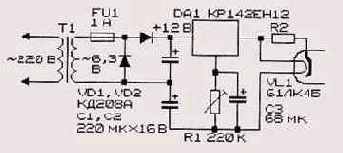

Рисунок 12.1. Схема устройства для плавного включения накала кинескопа
Подстроечным резистором R1 выставляют необходимое напряжение накала (7 В), желательно при отключенном конденсаторе СЗ.
Время нарастания напряжения на выходе устройства определяется емкостью конденсатора СЗ. Реально напряжение возрастает более 30 сек (со временем скорость этого процесса замедляется из-за утечки тока через резистор R1).
Микросхема DA1 крепится к радиатору площадью -20 см2.
Стабилизировать тепловой режим катода кинескопа, оптимизировать его на разных этапах эксплуатации, устранить броски тока в нити накала при включении телевизора позволяет устройство по схеме на Рисунок 12.2 [12.3].
В состав устройства входит регулируемый стабилизатор с плавным нарастанием напряжения, поступающего на подогреватель катода кинескопа, и задержкой подачи высокого напряжения на анод на время, необходимое для полного разогрева катода (около 2 мин).
смещение на резисторе R1. В результате «смещается» на соответствующий уровень и выходное напряжение.
При подключенном электролитическом конденсаторе СЗ, который изначально разряжен, цепочка R1C3 представляет в момент включения короткое замыкание. Напряжение на выходе микросхемы DA1 минимально (порядка 1,3 8). Затем, по мере заряда конденсатора СЗ, напряжение на резисторе R1 плавно нарастает, соответственно, увеличивается и напряжение смещения на управляющем входе микросхемы и, следовательно, выходное напряжение устройства (напряжение на нити накала кинескопа).
Стабилизатор собран на микросхеме DA1. При включении телевизора выпрямленное диодами VD1 — VD4 напряжение поступает на выводы 15 и 8 микросхемы. С выводов 13 и 8 микросхемы через резистор R1 и обмотку реле К1 стабилизированное напряжение поступает на подогреватель кинескопа. Резистор R1 играет роль датчика тока.
