Схема устройства для ограничения

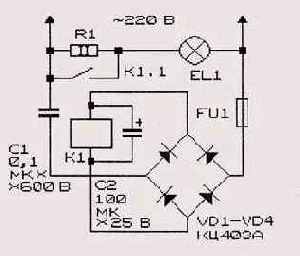

Рисунок 12.7. Схема устройства для ограничения «холодного» тока ламп накаливания
Поскольку на резисторе R1 избыточная мощность выделяя кратковременно, можно использовать резистор, рассчитан-й на мощность 2 Вт. Величина сопротивления этого резистора ч маломощных (до 60...75 Вт) ламп составляет 750 Ом, для бо-э мощных — 400 Ом и менее.
Реле — типа РЭС-15 РС4-591-001. Стоит отметить, что это (боточное реле работает в щадящем режиме, и его хватит.
Принцип действия устройства [12.9], предназначенного для двухступенчатого подключения нити накала кинескопа к источнику питания, ясен из Рисунок 12.8. При включении устройства ток через нить накала вначале протекает через резистор R5. Одновременно заряжаются конденсаторы двух реле времени — 01 и С2. Постоянная времени этих реле зависит от величины сопротивлений (R1 и R3), через которые заряжаются накопительные конденсаторы.
