Схема индикатора отключения сетевого напряжения

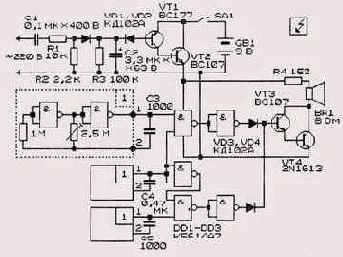

Рисунок 9.2. Схема индикатора отключения сетевого напряжения




Цепь С2, R3 сглаживает пульсации сетевого напряжения. При увеличении постоянной времени этой цепи может быть реализована функция задержки сигнализации об отключении сетевого питания, что может быть актуально при использовании устройства в качестве индикатора открытой двери холодильника.
Схема сигнализатора отключения электросети [9.3] показана на Рисунок 9.3.
Напряжение осветительной сети 220 6 через токоограничи-тельные резисторы R1 и R2 поступает на выпрямитель VD1 и VD2 с параметрическим стабилизатором на стабилитроне VD3. Светящийся в дежурном режиме светодиод HL1 сигнализирует о наличии напряжения в сети и нормальной работе устройства. От бросков сетевого напряжения светодиод защищает резистор R3. В дежурном режиме постоянное напряжение 10,5... 11,5 6 через диод VD4 и резистор R4 поступает на базу транзистора VT1. Он находится в открытом состоянии, и на входе 1 микросхемы DD1.1 напряжение равно логическому нулю. Генератор на элементах DD1.1 и DD1.2 заблокирован, не работает и звуковой генератор на элементах DD1.3 и DD1.4. Устройство находится в ждущем режиме.
