Схема индикатора обрыва питания

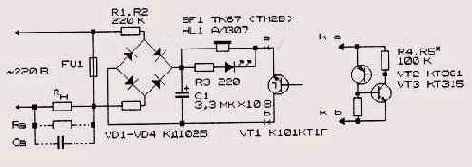

Рисунок 8.12. Схема индикатора обрыва питания в цепи переменного или постоянного тока
Индикатор можно применять в цепях постоянного и переменного (до 1 кГц) тока напряжением от 10 до 1000 В. Максимальный ток, протекающий через индикатор и короткозамкнутую нагрузку при срабатывании элемента защиты, ограничен резисторами R1 и R2 — при напряжении 220 В ток не превышает 0,5 мА. При работе на пониженном напряжении (менее 100 В) сопротивление резисторов R1 и R2 можно уменьшить.
Индикатор содержит генератор импульсов, состоящий из элемента с отрицательным динамическим сопротивлением (лавинный транзистор К101КТ1Г либо его аналог К162КТ2 структуры р-п-р, включенный инверсно) и цепочки последовательно включенных резисторов R1, R2 и сопротивления нагрузки RH, a также времязадающего конденсатора С1. Для индикации работы генератора использован светодиод HL1 и телефонный капсюль BF1. Лавинный транзистор можно заменить его аналогом на транзисторах VT2, VT3. Он подключается вместо VT1 (Рисунок 8.12) к точкам А и В. Громкость звука и яркость вспышек, а также их частоту можно отрегулировать подбором емкости конденсатора С1.
Чтобы предлагаемое устройство срабатывало при обрыве нагрузки, параллельно ей нужно включить резистор Ra сопротивлением около 1 МОм или конденсатор Са емкостью 300... 1000 пФ.
