Схема стабилизатора напряжения

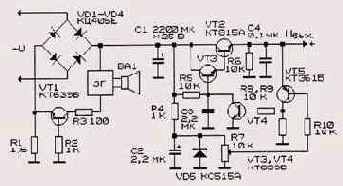

Рисунок 5.6. Схема стабилизатора напряжения со звуковой индикацией перегрузки
При работе стабилизатора ток нагрузки проходит через датчик тока R1, создавая на нем падение напряжения. Пока ток небольшой (при указанной на схеме величине этого резистора не более 0,3 А), транзистор VT1 закрыт. По мере роста тока потребления и, соответственно, увеличения напряжения на резисторе, транзистор приближается к порогу открывания. Когда напряжение между базой и эмиттером транзистора VT1 достигнет 0,7 В, он открывается и при дальнейшем росте тока переходит в состояние насыщения. При открывании транзистора выпрямленное напряжение поступает на акустический сигнализатор и приводит его в действие.
Звуковой сигнализатор перегрузки на транзисторе VT1 может быть встроен в любой другой источник питания.
Электронный предохранитель для цепей постоянного тока и, одновременно, стабилизатор напряжения [5.5] может быть выполнен по схеме, показанной на Рисунок 5.7. На первых двух транзисторах (VT1 и VT2) собран стабилизатор напряжения по традиционной схеме, однако параллельно стабилитрону VD1
цключен релейный каскад на транзисторах VT3 — VT5 с дат-сом тока на резисторе Rx. При увеличении сверх заданной эмы тока в нагрузке этот каскад сработает и зашунтирует ста-питрон. Напряжение на выходе стабилизатора упадет до не-(чительной величины.
