Включение микросхемы

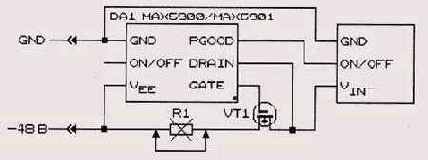

Рисунок З.8. Включение микросхемы для «горячего» подключения/отключения нагрузки
Микросхема К1182СА1 содержит два операционных усилителя, которые служат для усиления (по модулю) примерно в 280 раз сигнала, поступающего со входов +IN и -IN (выводы 3 и 5 микросхемы, соответственно). Усиленный сигнал подается на компаратор и далее через линию задержки на вход управляющего тиристора. Питание микросхемы осуществляется от сети через диодный мост (выводы 13 и 15 микросхемы). Выпрямленное напряжение подается на вывод 11 (+V) питания исполнительного устройства (реле). Для питания операционных усилителей и других элементов микросхемы используется внутреннее стабилизированное напряжение (примерно 13,56). Дополнительные опорные напряжения, необходимые для нормальной работы усилителей и компаратора, задаются внутренним резистивным делителем. Вход DLY (вывод 1) служит для подключения конденсатора, определяющего задержку включения выходного тиристора (при С=6000...8000 пФ задержка составляет 2 мс). Ко входу CL (вывод 8) подключается фильтрующий конденсатор для исключения срабатывания тиристора при прохождении помех по сети. Вывод 7 (GND) — общий для подключения конденсаторов и реле.
На базе микросхемы К1182СА1 разработан блок защиты (Рисунок 3.9) с использованием реле постоянного тока с нормально замкнутыми контактами. В этом случае реле подключается между выводами микросхемы 11 (+V) и 9 (OUT). В случае возникновения утечки по фазовому и нейтральному проводам течет различный ток. Эта асимметрия отслеживается датчиком, и сигнал ошибки поступает на выводы 3 и 5 — входы микросхемы. Если напряжение ошибки больше порогового, то включается тиристор и начинает пропускать ток через управляющую обмотку реле. Контакты реле размыкаются, и нагрузка отключается от сети. Для повторного включения устройства нужно сначала отключить его от сети нажатием кнопки S2.
