Дополнение к многодиапазонному



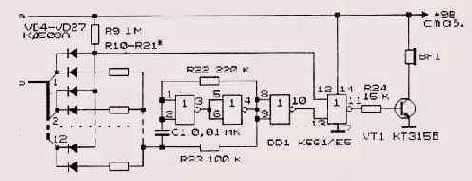

Рисунок 2.12. Дополнение к многодиапазонному измерительному прибору для звуковой индикации


В качестве анализатора уровня входного сигнала использована микросхема типа UAA180 (A277D, отечественный аналог К1003ПП1). Устройство работает следующим образом: входное постоянное напряжение (положительной полярности на входе Х1) через резистивный делитель R1 — R6 и переключатель SA1 поступает на управляющий вход микросхемы. Переключение 12-и выходных каскадов микросхемы происходит при изменении напряжения на резисторе R6 (управляющем входе) в пределах 0...6 В с шагом в 0,5 В. Диод VD1 ограничивает максимальный уровень управляющего напряжения, подключая параллельно входу стабилитрон VD3.
Соответственно поданному на вход уровню включается тот или иной светодиод (HL1 — HL12 типа /А/7307), например, HL2. Тогда напряжение на катоде светодиода HL2 падает до логического нуля. Исходное состояние на всех выходах микросхемы DA1 при отсутствии управляющего сигнала — логическая единица. Соответственно, через коммутирующие диоды на управляющий вход микросхемы DD1 К561ЛЕ5 (вывод 12) будет подан разрешающий прохождение сигнала логический нуль, а частота генератора прямоугольных импульсов будет определяться резисторами R10 —R21.
Эти резисторы (R10 — R21), определяющие высоту генерируемого тона, подбирают таким образом, чтобы звуковые сигналы соответствовали звуковой гамме выбранной октавы. Контроль частоты при настройке генератора производят по цифровому частотомеру.
Значение частоты тона можно вычислить по приводимой ниже программе. Упрощенный вариант программы OCTAVA.PAS для вычисления частот нот и их озвучивания, написанный на языке Turbo Pascal 7.0, приведен ниже.
Вводимый в программу номер соответствует следующим октавам:
1 — Субконтроктава
2 — Контроктава
3 — Большая октава
4 — Малая октава
5 — Первая октава
6 — Вторая октава
7 — Третья октава
8 — Четвертая октава
9 — Пятая октава

PROGRAM OCTAVA(INPUT,OUTPUT);

USES CRT: VAR X,Y:REAL; A, B,C, 0,1: INTEGER;

BEGIN B:=1;


WRITELNC Введите номер от 1 до 9, нажмите клавишу <ВВОД>'):

READ(A); WRITELNC Задайте длительность
звучания ноты в мсек, нажмите <ВВОД>');
READ(D);
FOR I:=1 TO A-1 DO

B:=B*2; X:=1;

FOR I:=1 TO 12 DO
BEGIN Y:=(16.3516075*B*X);

C:=TRUNC(Y);
WRITELNC Частота, Гц ',?);

SOUND(C): DELAY(D);

NOSOUND: X:=X*1.059464

END;

END

Если нет потребности в звуковой дублирующей индикации, то вторую половину схемы (Рисунок 2.12) можно исключить. Для индикации переменного напряжения на входе устройства достаточно использовать простейший пиковый детектор.
Для питания аппаратуры в полевых условиях зачастую используют 12-вольтовые мотоциклетные кислотные аккумуляторы. Известно, что срок службы такой батареи заметно зависит от правильности ее эксплуатации, в частности, режима зарядки.
Для того чтобы не допустить переразрядки или перезарядки такого аккумулятора, полезно иметь устройство, в одном случае реагирующее на разряд, а в другом — на полный заряд [2.14].
На Рисунок 2.13 показана схема устройства [2.14], которое издает звуковой сигнал при разряде аккумулятора до напряжения ниже порогового значения, а в верхнем (по схеме) положении переключателя S2 издает такой же сигнал при заряде до напряжения выше критического.
Устройство состоит из сравнивающего узла на элементах DD1.1 и DD1.2 (триггера Шмитта) и мультивибратора на DD1.3 и DD1.4. При показанном на схеме положении переключателя S2 мультивибратор запускается когда на входе DD1.1 имеется напряжение выше порога срабатывания. Если S2 в нижнем положении — мультивибратор запускается когда на входе DD1.1 напряжение ниже порога срабатывания.
