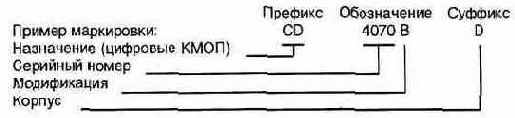

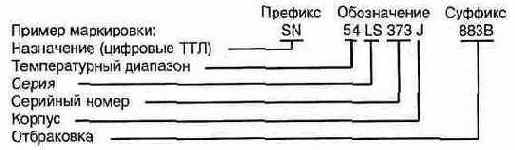

Особенности маркировки цифровых микросхем


  • Транзисторная логика на МОП и КМОП структурах
  • Диодно-транзисторная логика
  • Транзисторно-транзисторная логика
  • Транзисторно-транзисторная логика с диодами Шотки


  • Модификация:

    А — модифицированная версия ИС, полностью заменяющая прототип;

    В — модифицированная версия ИС, полностью заменяющая версию А;

    С — модифицированная версия.

    Корпус:

    D — керамический D1L;

    Е — пластмассовый DIL;

    ЕМ — модифицированный пластмассовый DIL с теплорастекателем;

    F — керамический DIL;

    J — трехслойный керамический кристаллодержатель;

    К — плоский керамический;

    Р — пластмассовый DIL с теплорастекателем.


    Температурный диапазон:

    54 — военный (-55...+125 °С)

    74 — коммерческий (О...+70 °С)

    Серия:

    LS — с диодами Шотки и пониженной потребляемой мощностью;

    S — с диодами Шотки.

    Корпус:

    D — керамический DIL с паяной крышкой;

    F — плоский;

    J — широкий керамический DIL;

    JS — керамический DIL;

    N — широкий пластмассовый DIL;

    NS — пластмассовый DIL;

    Т — керамический DIL с паяной крышкой.



    Цифровые микросхемы ТТЛ серии имеют отечественные аналоги соответственно по сериям:

    SN54xxx

    — К133...

    SN74xxx(N)
    SN54Hxx

    — К155...
    — К130...

    SN74Hxx

    — К131...

    SN74HCxx

    — К1533...

    SN74Sxx

    — К531...

    SN54SXX

    — К530...

    SN54LSxx

    — К533...

    SN74LSXX

    — К555...

    SN74Lxx

    — К158...

    SN74Fxx

    — К1531...

    SN74ALSxx

    — КР1533...


    Микросхемы МОП и КМОП серий имеют замену:

    SN74ACxx

    — КР1554...

    CD4xxx
    CD4xxxA
    CD4xxxB

    — К176...
    — К561...
    — КР1561...

    МС14ххх
    МС14хххВ

    — К561...
    — КР1561...

    ММ54НСхх

    — К1564...

    где: х — может стоять любое цифровое значение серийного номера.
