Зависимое включение двух разных устройств


Некоторые из электро- и радиоприборов работают совместно. Например, при использовании активной телевизионной антенны было бы удобно, если блок питания антенного усилителя сам включался при включении телевизора и автоматически выключался при его отключении. Это избавляет от необходимости следить за состоянием вспомогательных устройств (ведомого) при включении главного (ведущего). Удобно также иметь вечером небольшую фоновую подсветку за телевизором — это меньше утомляет зрение при длительном просмотре телепередач.

Данную задачу выполняет приведенная на рис. 4.22 схема. При появлении тока через нагрузку, подключенную к гнездам XS1, напряжение, снимаемое с автотрансформатора Т1, выпрямляется диодами VD1, VD2 и через резистор R1 подается на управление коммутатором VS1. Оптоэлектронное реле VS1 из серии КР293 (маркировка на корпусе 5П19Т1) позволяет коммутировать любую нагрузку с потребляемым током до 1 А (200 Вт), подключенную к гнездам XS2. При этом падение напряжения на ключе VS1 не превышает 2 В.

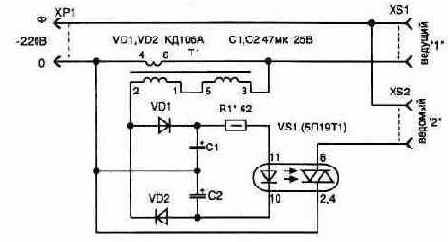

Рис. 4.22. Электрическая схема приставки

В данной схеме имеется возможность дистанционного управления включением устройств, если главное (например телевизор) имеет такую возможность (в дежурном режиме телевизор потребляет маленький ток, что недостаточно для включения электронного коммутатора).

Трансформатор Т1 является самодельным и выполнен на основе широко распространенного телефонного (используются в старых моделях телефонных аппаратов). Для этого потребуется снять с него одну верхнюю обмотку и на ее месте расположить 120 витков провода ПЭЛ-2 диаметром 0,5 мм. Остальные обмотки подключаются по схеме повышающего напряжение автотрансформатора. Это увеличивает минимальную чувствительность устройства. Для трансформатора может также использоваться ферритовый магнитопровод М2000НМ1 типоразмера Ш5х5 мм. Чувствительность схемы к минимальному току нагрузки зависит также от числа витков в первичной обмотке (4-6).

В схеме могут применяться любые диоды на ток не менее 100 мА. Резистор использован МЛТ, полярные электролитические конденсаторы типа К50-35 или аналогичные.

Печатная плата для схемы не разрабатывалась, а монтаж выполняется объемным монтажом.
