РАДИОЧАСТОТНЫЙ ИСКАТЕЛЬ ПОДСЛУШИВАЮЩИХ УСТРОЙСТВ
РАДИОЧАСТОТНЫЙ ИСКАТЕЛЬ ПОДСЛУШИВАЮЩИХ УСТРОЙСТВ
Сегодня каждый может приобрести или собрать самостоятельно радиомикрофон, а также телефонное радиопрослушивающее устройство. Если вы занимаетесь бизнесом, то иногда необходима уверенность в том, что ваш разговор в квартире или офисе не прослушивается. Ведь от соблюдения коммерческой тайны часто зависит успех дела.
Обычно радиоподслушивающие устройства ("жучки") излучают на одной частоте в диапазоне 30...500 МГц небольшую мощность (до 5 мВт). Инода такие устройства работают в ждущем режиме: включаются на передачу при наличии шума в помещении (что обеспечивает экономичность расходования энергии элементов питания) или же при снятии телефонной трубки. "Жучки" могут иметь постоянное питание от сети 220 В — в этом случае они располагаются внутри розеток или переходных тройников.
Услуги специалистов по поиску таких закладок стоят довольно дорого. Самостоятельно разбирать и осматривать все электроприборы — займет очень много времени и не гарантирует успех (электрическую лампочку не разберешь, а в ней может находиться радиомикрофон).
Рис. 3.41

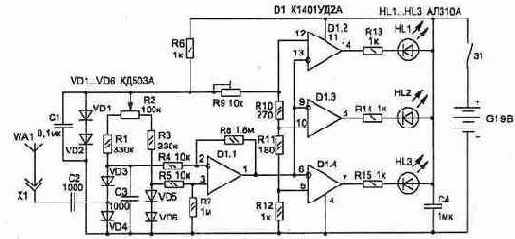

Простейшее устройство, которое способно вам помочь в обнаружении подслушивающих устройств, приведено на рис. 3.41.
Схема является широкополосным мостовым детектором ВЧ напряжения, который перекрывает диапазон частот 1...200 МГц (при использовании в качестве VD1...VD6 диодов СВЧ диапазона рабочая полоса может быть расширена) и позволяет обнаруживать "жучки" на расстоянии примерно 0,5...1 м (это зависит от мощности передатчика).
Известно, что измерение ВЧ напряжений с уровнем меньше 0,5 В затруднено тем, что уже при 0,2...0,3 В все полупроводниковые диоды при детектировании становятся неэффективны из-за особенности их вольт-амперной характеристики.
В данной схеме применен известный способ измерения малых переменных напряжений с использованием сбалансированного диодно- резистивного моста. Небольшой ток, протекающий через диоды VD3, VD4, улучшает условия детектирования (повышает чувствительность) и позволяет отодвинуть нижнюю границу уровня измеряемых напряжений до 20 мВ при равномерной амплитудно-частотной характеристике.
Диоды VD5, VD6 образуют второе плечо моста и обеспечивают термостабилизацию схемы.
На элементах микросхемы D1.2...D1.4 собраны трехуровневые компараторы, к выходам которых подключены светодиодные индикаторы HL1...HL3. Диоды VD1, VD2 применены как стабилизаторы напряжения 1,4 В, что необходимо для устойчивой работы схемы в широком диапазоне изменения питающих напряжений. Применение устройства требует определенных навыков, так как схема довольно чувствительна и способна улавливать вблизи любые радиоизлучения, например работу гетеродина приемника или телевизора, а также вторичное переизлучение токопроводящими поверхностями. Для облегчения поиска "жучка" используют сменные антенные штыри с разной длиной (рис. 3.42), которые позволяют снизить чувствительность схемы.
