Схемотехника узлов на МОП микросхемах




Простые противоугонные устройства


Самое простое сторожевое устройство для автомобиля, из описанных в литературе, показано на рис. 2.42. Схема состоит всего из одного диода, устанавливаемого между генератором напряжения и аккумулятором, а также тумблера SA1.


Рис. 2.42. Простейшее противоугонное устройство

Устройство включается на охрану тумблером и начинает проявлять себя только при попытке завести двигатель — начнет работать клаксон автомобиля, но надежнее, если это будет дополнительно установленный ревун. Перед запуском двигателя владелец должен отключить сторожевой сигнализатор скрытно установленным тумблером.

Диод можно использовать любой на прямой ток не менее 50 А и обратное напряжение не менее 20 В.

Такая схема хотя и привлекательна своей простотой, но обладает рядом недостатков: по характеру появления звука несложно понять место подключения и принцип работы сигнализатора, а при неработающем двигателе спокойно его отключить.

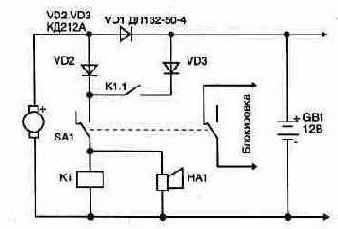

На рис. 2.43 приведена более совершенная схема, использующая ту же самую идею. Дополнительно установленное реле К1 своими контактами самоблокируется и позволяет зафиксировать во включенном состоянии питание ревуна независимо от дальнейших действий угонщика. В таком состоянии схема будет находиться, пока ее не отключат тумблером SA1 или же не разрядится аккумулятор, что, учитывая его большую емкость и относительно небольшое потребление энергии звуковым сигнализатором (0,2...0,3 А), произойдет нескоро.

Если тумблер SA1 применить с двумя группами переключающих контактов, например типа ТЗ, то свободную группу можно использовать в разрыв цепи замка зажигания, для блокировки запуска двигателя.

Диоды VD2 и VD3 подойдут любые на ток не менее 1 А.

Реле К1 лучше использовать в герметичном исполнении, например типа РЭС48А, паспорт РС4.590.202, или аналогичное, на рабочее напряжение 12 В.

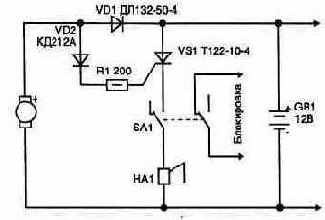

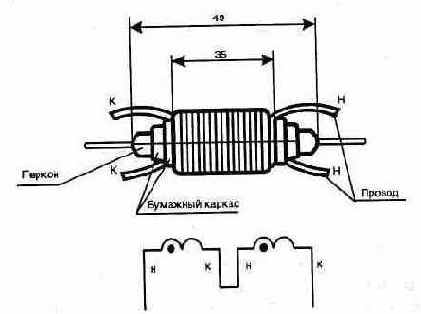

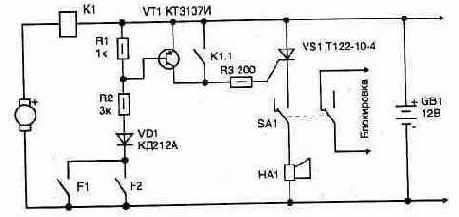

Обеспечить фиксацию срабатывания ревуна можно и без помощи реле, рис. 2.44. В этом случае используется электронный коммутатор — тиристор VS1. При однократном срабатывании он будет находиться в открытом состоянии, пока не будет разорвана цепь ревуна.
