Схемотехника узлов на МОП микросхемах




Подключение удаленного датчика


Если же необходимо подключить удаленный датчик и провода невозможно скрыть, то шлейф охраны должен срабатывать при любом нарушении цепи (разрыве или замыкании).

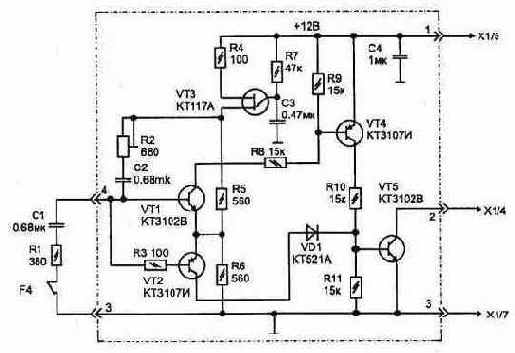

Рис. 2. 5. Электрическая схема для подключения удаленного датчика

Традиционное построение такой схемы связано с включением датчика последовательно с резистором в плечо моста. При разбалансе моста формируется сигнал срабатывания В этом случае по цепи хранного шлейфа должен протекать ток более 5 мА, что не экономично, так как требуется мощный источник автономного питания Аналогичную задачу, но работая в импульсном режиме, выполняет схема на рис. 2.5 — она потребляет не более 1,5 мА.

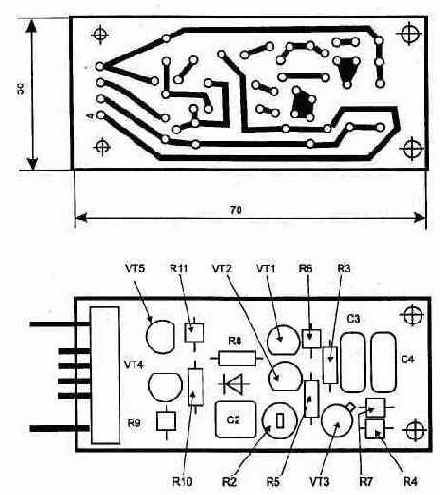

Рис. 2. 6. Топология печатной платы и расположение на ней элементов

Короткие импульсы вырабатывает автогенератор на транзисторе VT3. Балансируется мост, образованный из элементов R1-C1-C2-R2-R5-R6 подстроечным резистором R2 под конкретную линию охранного шлейфа при первоначальном подключении.

Топология печатной платы для схемы удаленного датчика приведена на рис. 2.6.
