Кодовый кнопочный выключатель


Выключение режима охраны (вместо кнопки SB2) можно выполнять набором кодового цифрового номера на кнопочной панели. Это затруднит отключение охраны. Код состоит из 4 цифр (из 10 возможных) Кнопки с определенными. Цифрами необходимо нажать в заданной последовательности. Это позволяет иметь не менее 5040 возможных вариантов кода.

Код можно легко и оперативно сменить, переставив зажимы проводов от кнопок в любой последовательности. Схема кодового устройства, рис. 2.7, собрана на одной микросхеме, содержащей четыре RS-триггера. Работает элекрическая схема следующим образом в начальный момент, при подаче питания, цепь из конденсатора С1 и резистора R6 формирует на входах R импульс обнуления триггеров.

При нажатии на кнопку с первой цифрой кода (на схеме SB7) триггер переключится, т е. на выходе D1/2 появится лог "1". Если при нажатии очередной кнопки на выходе соответствующего триггера имеется лог. "1", т е предыдущий сработал, то лог. "1" появится и на его выходе.

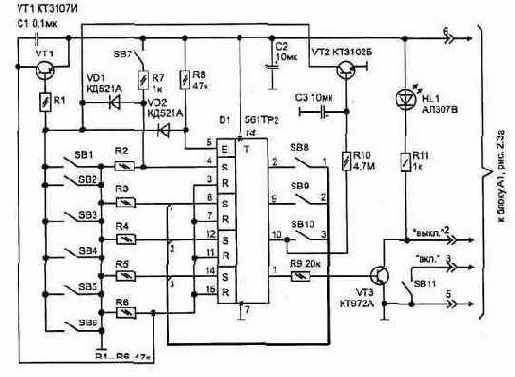

Рис 2 7 Кодовый кнопочный выключатель

Последний сработавший триггер открывает транзистор VT3, что подает напряжение для переключения поляризованного реле в блоке А1. Чтобы схема осталась в таком состоянии надолго, используется транзистор VT2. Он обеспечивает через задержку обнуления всех триггеров. Задержка выполнена засчет цепи заряда конденсатора СЗ через резистор R10. По этой причине на выходе D1/1 сигнал лог "1" будет присутствовать не более 1 с. Этого времени вполне - достаточно для срабатывания реле. Кроме того, использование для транзистора VT2 сигнала с выхода D1/10 позволяет ограничить необходимое время для нажатия последней кнопки кода.

Индикатором правильного набора номера является кратковременное свечение светодиода HL1. В процессе набора кода нажатие любой ошибочной цифры обнуляет все триггеры, и набор придется повторить сначала.

Так как для микросхемы режим, когда на R и S входах одновременно присутствует лог "1", является запрещенным, транзистор VT1 исключает такую возможность даже при нажатии сразу двух кнопок

Для уменьшения влияния помех и наводок схема размещается вблизи кнопочной панели.

Все используемые детали, за исключением транзистора VT3, могут быть любого типа. Транзистор VT3 применен с большим коэффициентом усиления и заменяется на КТ829А. Резисторы могут иметь отклонение номинала на 20% от указанных на схеме. Конденсатор С1 типа КМ-6, С2, СЗ — К52-1Б.
