КАРМАННАЯ СИРЕНА
КАРМАННАЯ СИРЕНА
Это устройство предназначено для тех, кто беспокоится о своей безопасности. Оно может быть полезно детям, женщинам и позволяет владельцу привлечь к себе внимание окружающих людей для оказания необходимой помощи. Схема может также применяться в составе охранной сигнализации как дополнительный звуковой сигнализатор.

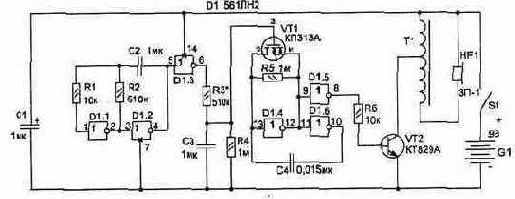

Рис. 3.20. Электрическая схема сирены
Устройство легко размещается в любом кармане и при его включении создает плавно меняющийся звуковой сигнал, похожий на звук милицейской сирены. Громкости сигнала достаточно, чтобы привлечь внимание окружающих людей в радиусе более 50 метров.
Схема устройства приведена на рис. 3.20. Она состоит из двух связанных генераторов на микросхеме D1. Частота генератора на элементах D1.4, D1.6 меняется полевым транзистором VT1, которым управляет генератор (D1.1, D1.2) с более низкой рабочей частотой.
В качестве источника звука используется пьезоизлучатель ЗГИ, ЗП-22 или аналогичный. Для повышения громкости звука излучатель включен к трансформатору Т1. Его можно взять от малогабаритного радиоприемника, используя обмотку с большим числом витков в качестве вторичной, а первичную (или ее часть) подключить по схеме автотрансформатора, как это показано на рисунке.
Такое включение HF1 позволяет получать на нем переменное напряжение более 100 В, что значительно повышает громкость звука. Используется микропереключатель S1 типа ПД-9-2 или любой малогабаритный.
Топологию печатной платы можно использовать (с небольшими изменениями) от схемы имитатора голосов птиц (см. раздел 6, рис. 6.1).
Конструкция корпуса может быть любой, но единственное требование, которому он должен удовлетворять, — это механическая прочность (выдерживать удар при падении устройства).
