Устройство жесткого диска


Жесткий диск состоит из гермоблока и платы электроники. В гермоблоке расположен шпиндельный двигатель, вращающий пакет из одного или нескольких магнитных дисков, блок магнитных головок (сокращенно БМГ), ранее управляемый шаговым двигателем, а теперь устройством под названием "звуковая катушка" (voice coil), а так же предусилитель коммутатор чтения/записи, смонтированный в микросхеме либо непосредственно на БМГ, либо расположенный на отдельной плате рядом с ней. В последнем случае замена коммутатора возможна без съема БМГ, что существенно упрощает его ремонт.

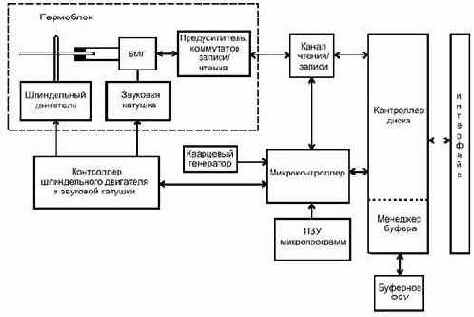

Рисунок 9 блок-схема типичного жесткого диска

Плата электроники включает в себя: контроллер шпиндельного двигателя и звуковой катушки, управляющий вращением пакета диска и позиционированием головок; канал чтения/записи; микроконтрллер, являющийся по сути, "сердцем" винчестера; контроллер диска, отвечающий за обслуживание ATA-интерфейса.
