Входы и выходы цифровых микросхем
Характеристики и параметры входов и выходов цифровых микросхем определяются прежде всего технологией и схемотехникой их внутреннего строения. Но для разработчика цифровых устройств любая микросхема представляет собой всего лишь "черный ящик", внутренности которого знать не обязательно. Ему важно только четко представлять себе, как поведет себя та или иная микросхема в данном конкретном включении, будет ли она правильно выполнять требуемую от нее функцию.
Наибольшее распространение получили две технологии цифровых микросхем:
- ТТЛ (TTL) и ТТЛШ (TTLS) — биполярная транзисторно-транзисторная логика и ТТЛ с диодами Шоттки;
- КМОП (CMOS) — комплементарные транзисторы со структурой "металл–окисел–полупроводник".

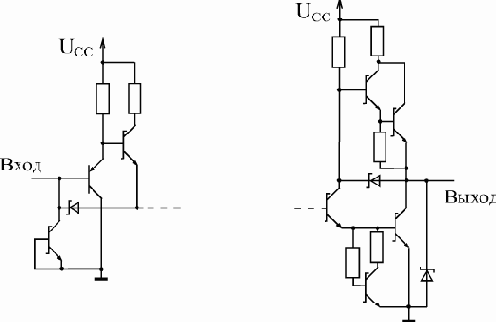

Рис. 1.7. Входной и выходной каскады микросхем ТТЛШ

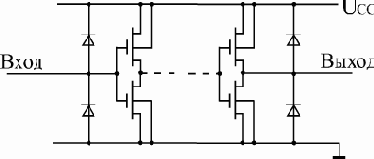

Рис. 1.8. Входной и выходной каскады микросхем КМОП
Различаются они типами используемых транзисторов и схемотехническими решениями внутренних каскадов микросхем. Отметим также, что микросхемы КМОП потребляют значительно меньший ток от источника питания, чем такие же микросхемы ТТЛ (или ТТЛШ) — правда, только в статическом режиме или на небольших рабочих частотах. На рис. 1.7 и 1.8 показаны примеры схем входных и выходных каскадов микросхем, выполненных по этим технологиям. Понятно, что точный учет всех эффектов в этих схемах, включающих в себя множество транзисторов, диодов и резисторов, крайне сложен, но обычно он просто не нужен разработчику цифровых схем.
Рассмотрим сначала входы микросхем.
На первом уровне представления (логическая модель) и на втором уровне представления (модель с временными задержками) о входах микросхем вообще ничего знать не нужно. Вход рассматривается как бесконечно большое сопротивление, никак не влияющее на подключенные к нему выходы. Правда, количество входов, подключенных к одному выходу, влияет на задержку распространения сигнала, но, как правило, незначительно, поэтому это влияние учитывается редко.
Даже на третьем уровне представления (электрическая модель) в большинстве случаев не нужно знать о внутреннем строении микросхемы, о схемотехнике входов. Достаточно считать, что при подаче на вход сигнала логического нуля из этого входа вытекает ток, не превышающий IIL, а при подаче сигнала логической единицы в этот вход втекает ток, не превышающий IIH. А для правильной логики работы микросхемы достаточно, чтобы уровень напряжения входного сигнала логического нуля был меньше UIL, а уровень напряжения входного сигнала логической единицы был больше UIH.
Особым случаем является ситуация, когда какой-нибудь вход не подключен ни к одному из выходов — ни к общему проводу, ни к шине питания (так называемый висящий вход). Иногда возможности микросхемы используются не полностью и на некоторые входы не подается сигналов. Однако при этом микросхема может не работать или работать нестабильно, так как ее правильное включение подразумевает наличие на всех входах логических уровней, пусть даже и неизменных. Поэтому рекомендуется подключать неиспользуемые входы к напряжению питания микросхемы UCC или к общему проводу (к земле) в зависимости от того, какой логический уровень необходим на этом входе. Но для некоторых серий микросхем, выполненных по технологии ТТЛ (например, К155 или КР531), неиспользуемые входы надо подключать к напряжению питания не напрямую, а только через резистор величиной около 1 кОм (достаточно одного резистора на 20 входов).
На неподключенных входах микросхем ТТЛ формируется напряжение около 1,5–1,6 В, которое иногда называют висячим потенциалом. Обычно этот уровень воспринимается микросхемой как сигнал логической единицы, но рассчитывать на это не стоит. Потенциал, образующийся на неподключенных входах микросхем КМОП, может восприниматься микросхемой и как логический нуль, и как логическая единица. В любом случае все входы надо куда-то подключать. Неподключенными допускается оставлять только те входы (ТТЛ, а не КМОП), состояние которых в данном включении микросхемы не имеет значения.
Выходы микросхем принципиально отличаются от входов тем, что учет их особенностей необходим даже на первом и втором уровнях представления.
Существуют три разновидности выходных каскадов, существенно различающиеся как по своим характеристикам, так и по областям применения:
- стандартный выход или выход с двумя состояниями (обозначается 2С, 2S или, реже, ТТЛ, TTL);
- выход с открытым коллектором (обозначается ОК, OC);
- выход с тремя состояниями или (что то же самое) с возможностью отключения (обозначается 3С, 3S).
Стандартный выход 2С имеет всего два состояния: логический нуль и логическая единица, причем оба они активны, то есть выходные токи в обоих этих состояниях (IOL и IOH) могут достигать заметных величин. На первом и втором уровнях представления такой выход можно считать состоящим из двух выключателей, которые замыкаются по очереди (рис. 1.9), причем замкнутому верхнему выключателю соответствует логическая единица на выходе, а замкнутому нижнему — логический нуль.
Рис. 1.9. Три типа выходов цифровых микросхем
Выход с открытым коллектором ОК тоже имеет два возможных состояния, но только одно из них (состояние логического нуля) активно, то есть обеспечивает большой втекающий ток IOL. Второе состояние сводится, по сути, к тому, что выход полностью отключается от присоединенных к нему входов. Это состояние может использоваться в качестве логической единицы, но для этого между выходом ОК и напряжением питания необходимо подключить нагрузочный резистор R (так называемый pull-up) величиной порядка сотен Ом. На первом и втором уровнях представления такой выход можно считать состоящим из одного выключателя (рис. 1.9), замкнутому состоянию которого соответствует сигнал логического нуля, а разомкнутому — отключенное, пассивное состояние. Правда, от величины резистора R зависит время переключения выхода из нуля в единицу, что влияет на задержку tLH, но при обычно используемых номиналах резисторов это не слишком важно.
