этот счетчик используется довольно редко,

Правда, этот счетчик используется довольно редко, значительно реже, чем другие асинхронные счетчики ИЕ5 и ИЕ19.

Таблица истинности асинхронного счетчика ИЕ2 при соединенном выходе 1 и входе С2 (при 4-разрядном выходном коде) приведена в табл. 9.1, а состояния выходов при счете входных импульсов по тактам представлены в табл. 9.2.

Таблица 9.2. Состояния выходов счетчика ИЕ2 при счете входных импульсовТактВых.8Вых.4Вых.2Вых.1

0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	0	1	1	1
8	1	0	0	0
9	1	0	0	1
10	0	0	0	0

Счетчик ИЕ5, точно так же как и ИЕ2, имеет две части: один триггер (одноразрядный счетчик) со входом С1 и выходом 1 и три триггера (трехразрядный счетчик) со входом С2 и выходами 2, 4, 8. Оба счетчика - двоичные, то есть первый считает до двух, а второй - до 8. При объединении входа С2 с выходом 1 получается 4-разрядный двоичный счетчик, считающий до 16. Счет производится по отрицательному фронту входных сигналов С1 и С2. Предусмотрена возможность сброса счетчика в нуль по сигналам R1 и R2, объединенным по функции И.

Таблица 9.3. Таблица истинности счетчика ИЕ5ВыходыВыходыС1R1R28421

Х	1	1	0	0	0	0
1 0	0	Х	Счет
1 0	Х	0	Счет

Таблица истинности счетчика ИЕ5 при соединении входа С2 и выхода 1 (при 4-разрядном выходном коде) приведена в табл. 9.3.

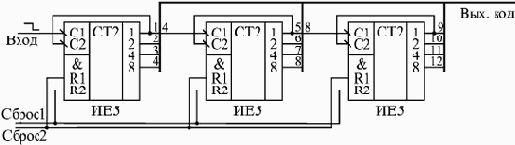

Рис. 9.4. Объединение трех счетчиков ИЕ5 для увеличения разрядности

Объединять счетчики ИЕ5 для увеличения разрядности (каскадировать) очень просто: нужно выход 8 предыдущего счетчика (выдающего более младшие разряды) соединить со входом С1 следующего счетчика (выдающего более старшие разряды). На рис. 9.4 показано соединение трех счетчиков ИЕ5 для получения 12-разрядного асинхронного счетчика со сбросом в нуль. Точно так же можно объединять и счетчики ИЕ2, добавляя при этом входы общей установки счетчика в код 99...9. Однако при объединении надо помнить, что добавление каждого нового разряда увеличивает общую задержку переключения полученного счетчика. Многоразрядный асинхронный счетчик может получиться неприемлемо медленным.
