Введение в цифровую схемотехнику



Сдвиговые регистры


Регистры сдвига или сдвиговые регистры (англ. shift register) представляют собой, как уже отмечалось, последовательно соединенную цепочку триггеров. Основной режим их работы - это сдвиг разрядов кода, записанного в эти триггеры, То есть по тактовому сигналу содержимое каждого предыдущего триггера переписывается в следующий по порядку в цепочке триггер. Код, хранящийся в регистре, с каждым тактом сдвигается на один разряд в сторону старших разрядов или в сторону младших разрядов, что и дало название регистрам данного типа.

В связи с названием направления сдвига в сдвиговых регистрах часто возникает путаница. Сдвиг бывает двух видов: вправо (основной режим, который есть у всех сдвиговых регистров) и влево (этот режим есть только у некоторых, реверсивных сдвиговых регистров). Названия эти отражают внутреннюю структуру регистров сдвига (рис. 8.14) и перезапись сигналов последовательно по цепочке триггеров. При этом триггеры, вполне естественно, нумеруются слева направо, например, от 0 до 7 (или от 1 до 8) для 8-разрядных регистров. В результате сдвиг информации регистром вправо представляет собой сдвиг в сторону разрядов, имеющих большие номера, а сдвиг информации регистром влево - это сдвиг в сторону разрядов, имеющих меньшие номера.

Однако, как известно, в любом двоичном числе слева расположены старшие разряды, а справа - младшие разряды. Поэтому сдвиг двоичного числа вправо будет сдвигом в сторону младших разрядов, а сдвиг влево - сдвигом в сторону старших разрядов. Это противоречие, не чей-то злой умысел, просто так исторически сложилось, и об этом надо помнить разработчику цифровой аппаратуры.

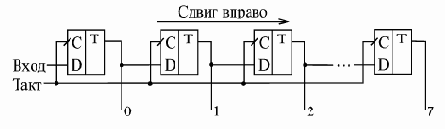

Рис. 8.14.  Направление сдвига в сдвиговых регистрах

В стандартные серии цифровых микросхем входит несколько типов сдвиговых регистров, отличающихся возможными режимами работы, режимами записи, чтения и сдвига, а также типом выходных каскадов (2С или 3С). Большинство регистров сдвига имеет восемь разрядов. На рис. 8.15 представлены для примера четыре типа микросхем регистров сдвига.


Регистр ИР8 - наиболее простой из регистров сдвига. Он представляет собой 8-разрядную линию задержки, то есть имеет только один информационный вход, на который подается последовательная сдвигаемая информация (точнее, два входа, объединенных по функции 2И), и восемь параллельных выходов. Сдвиг в сторону выходов со старшими номерами осуществляется по переднему фронту тактового сигнала С. Имеется также вход сброса –R, по нулевому сигналу на котором все выходы регистра сбрасываются в нуль. Таблица истинности регистра ИР8 приведена в табл. 8.5.

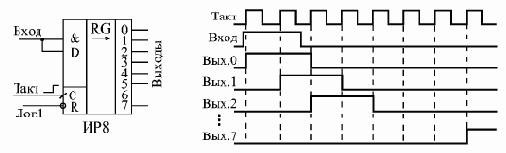

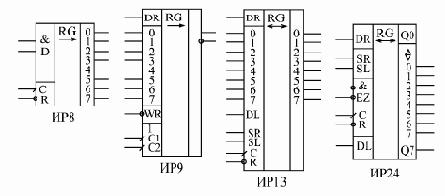

Рис. 8.15.  Сдвиговые регистры

Таблица 8.5. Таблица истинности регистра сдвига ИР8Входы Выходы-R CD1 D2 Q0 Q1 … Q7
0XXX000
10XXНе меняются
11ХХНе меняются
10
1
111Q0Q6
10
1
0Х0Q0Q6
10
1
Х00Q0Q6
Регистр ИР9 выполняет функцию, обратную регистру ИР8. Если ИР8 преобразует входную последовательную информацию в выходную параллельную, то регистр ИР9 преобразует входную параллельную информацию в выходную последовательную. Однако суть сдвига не меняется, просто в ИР9 все внутренние триггеры имеют выведенные параллельные входы, и только один, последний триггер имеет выход (причем как прямой, так и инверсный). Запись входного кода в регистр производится по нулевому сигналу на входе -WR. Сдвиг осуществляется по положительному фронту на одном из двух тактовых входов С1 и С2, объединенных по функции 2ИЛИ. Имеется также вход расширения DR, сигнал с которого в режиме сдвига перезаписывается в младший разряд сдвигового регистра. Таблица истинности регистра ИР9 приведена в табл. 8.6.

Таблица 8.6. Таблица истинности регистра сдвига ИР9Входы Функция-WR C1C2
0XXПараллельная запись
11ХХранение
1Х1Хранение
100
1
Сдвиг
10
1
0Сдвиг

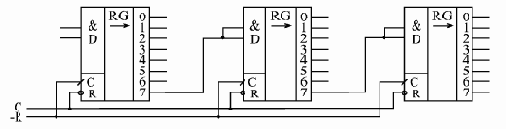

Рис. 8.16.  Соединение регистров ИР8 для увеличения разрядности

on_load_lecture()
Дальше »

  Если Вы заметили ошибку - сообщите нам.
Страницы: « | 1 | 2 | 3 | 4 | 5 | 6 | 7 | вопросы | » | учебники | для печати и PDA

Курсы | Учебные программы | Учебники | Новости | Форум | Помощь

Телефон: +7 (495) 253-9312, 253-9313, факс: +7 (495) 253-9310, email: info@intuit.ru
© 2003-2007, INTUIT.ru::Интернет-Университет Информационных Технологий - дистанционное образование



В обоих случаях в результате объединения получается 24- разрядный сдвиговый регистр. При этом увеличение разрядности не приводит к увеличению задержки сдвига, так как тактовые входы всех используемых регистров объединяются параллельно. В случае регистров ИР8 входной последовательный код преобразуется в 24-разрядный выходной параллельный код. В случае регистров ИР9 входной 24-разрядный параллельный код преобразуется в выходной последовательный код.

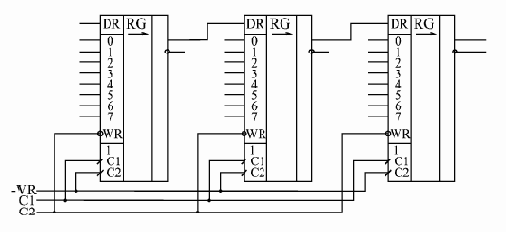

Рис. 8.17.  Соединение регистров ИР9 для увеличения разрядности

Регистр ИР13 соединяет в себе возможности регистров ИР8 и ИР9. Он имеет как восемь входов для параллельной записи, так и соответствующие им восемь выходов параллельной информации. Сдвиг осуществляется по положительному фронту тактового сигнала С, причем сдвиг возможен как в сторону старших разрядов (вправо), так и в сторону младших разрядов (влево). Для наращивания разрядности у регистра ИР13 имеются последовательные информационные входы DR и DL, сигналы с которых вдвигаются, соответственно, в младший и в старший разряды. Предусмотрен сброс всех выходов регистра в нуль по нулевому сигналу на входе –R.

Таблица 8.7. Таблица истинности регистра ИР13Входы ФункцияC -RSR SL
X0XXСброс
0
1
110Сдвиг вправо
0
1
101Сдвиг влево
0
1
100Хранение
0
1
111Параллельная запись
Режим работы регистра ИР13 определяется двумя управляющими входами SR и SL. При единице на входе SR и нуле на входе SL по фронту сигнала С происходит сдвиг в сторону старших разрядов. При нуле на входе SR и единице на входе SL по фронту сигнала С происходит сдвиг в сторону младших разрядов. При обоих единичных сигналах на входах SR и SL по фронту сигнала С происходит параллельная загрузка информации в регистр. Таблица истинности регистра ИР13 приведена в табл. 8.7.

Отметим, что регистр ИР13 применяется заметно реже, чем более простые регистры ИР8 и ИР9, так как задач, в которых были бы нужны все возможности ИР13, не так уж много, а управление работой ИР13 - довольно сложное.



Наконец, последний сдвиговый регистр, который мы рассмотрим подробнее, это регистр ИР24. По своим возможностям он близок к ИР13, однако его главной особенностью является двунаправленная параллельная шина данных. То есть одни и те же выводы микросхемы используются как для параллельной записи информации в регистр, так и для параллельного чтения информации из регистра. При этом двунаправленные выводы данных имеют повышенную нагрузочную способность. Это позволяет легко сопрягать ИР24 с многоразрядными микросхемами памяти и с двунаправленными буферами. Поэтому применяется данный регистр чаще, чем ИР13.

Регистр ИР24 обеспечивает сдвиг информации в обоих направлениях. Имеются входы расширения DR и DL, а также выходы расширения Q0 и Q7, что позволяет легко наращивать разрядность. Отличие выходов Q0 и Q7 от нулевого и седьмого разрядов данных состоит в том, что Q0 и Q7 - однонаправленные, то есть в любом режиме работы выдают информацию с выходов внутренних триггеров младшего и старшего разрядов. Тактируется регистр положительным фронтом сигнала С. Предусмотрен сброс регистра нулевым сигналом на входе –R.

Режим работы микросхемы определяется сигналами на управляющих входах SR и SL.

При единичном сигнале на SR и нулевом сигнале на SL по положительному фронту сигнала С происходит сдвиг информации вправо (в сторону разрядов с большими номерами). Запись в разряд 0 производится при этом со входа расширения DR.

При единичном сигнале на SL и нулевом сигнале на SR по положительному фронту сигнала С происходит сдвиг информации влево (в сторону разрядов с меньшими номерами). Запись в разряд 7 производится при этом со входа расширения DL.

При обоих нулях на входах SR и SL регистр переходит в режим хранения. Во всех этих случаях разряды данных работают как вход или как выход в зависимости от сигналов –EZ.

Таблица 8.8. Таблица истинности регистра ИР24Входы Функция-R CSR SL
0ХХХСброс
10
1
10Сдвиг вправо
10
1
01Сдвиг влево
10
1
11Параллельная запись
1Х00Хранение
При обеих единицах на входах SR и SL по положительному фронту С в регистр записывается параллельный код, причем разряды данных переходят в состояние приема независимо от сигналов –EZ.


Таблица истинности регистра ИР24 приведена в табл. 8.8.

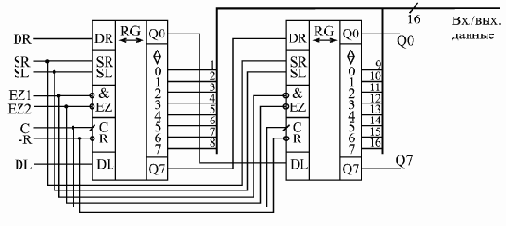

Рис. 8.18.  Объединение регистров ИР24 для увеличения разрядности

Объединяя два регистра ИР24, легко получить 16-разрядный сдвиговый регистр с сохранением всех возможностей одной микросхемы (рис. 8.18). Точно так же можно объединять и большее количество микросхем.

Главное применение всех регистров сдвига состоит в преобразовании параллельного кода в последовательный, и наоборот. Такое преобразование используется, например, при передаче информации на большие расстояния (в информационных сетях), при записи информации на магнитные носители, при работе с телевизионными мониторами и с видеокамерами, а также во многих других случаях.

Для примера на рис. 8.19 показана простейшая схема передачи цифровой информации в последовательном коде по двум линиям: информационной и синхронизующей. Такая передача позволяет сократить количество соединительных проводов, а также упростить защиту передаваемых данных от действия внешних электромагнитных помех, правда, ценой снижения скорости передачи.

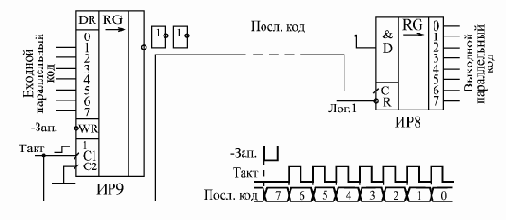

Рис. 8.19.  Последовательная передача информации с помощью регистров сдвига

На передающем конце (слева на рисунке) с помощью сдвигового регистра ИР9 входной параллельный 8-разрядный код преобразуется в последовательность разрядов данных, следующих с частотой тактового сигнала. На приемном конце (справа на рисунке) с помощью сдвигового регистра ИР8 эта последовательность разрядов данных снова преобразуется в параллельный код. Оба регистра тактируются одним и тем же тактовым сигналом, который передается по линии связи параллельно с последовательностью данных. Для увеличения надежности передачи информационный сигнал дополнительно задерживается относительно фронта тактового сигнала с помощью цепочки из двух инверторов.

Первый бит последовательного входа (со входа 7 регистра ИР9) начинает передаваться с началом сигнала записи -Зап. Следующие разряды передаются с каждым следующим положительным фронтом тактового сигнала С.


Последним передается сигнал со входа 0. В регистр ИР8 разряды последовательного кода записываются в том же самом порядке, в каком они были в регистре ИР9. По окончании передачи первый переданный сигнал данных окажется в разряде 7 шины данных регистра ИР8, а последний переданный сигнал данных - в разряде 0.

Следующее применение сдвиговых регистров состоит в организации всевозможных линий задержек, особенно имеющих значительное количество каскадов. С помощью сдвиговых регистров можно обеспечить задержку любого входного сигнала на целое число тактов. Правда, надо учитывать, что длительность входного сигнала (и любого его элемента) будет также передаваться по линии задержки с точностью до одного такта. Такие линии задержки могут применяться для сравнения нескольких последующих тактов входного сигнала, для выполнения арифметических операций с несколькими тактами входного сигнала и для других подобных целей. Работа линии задержки на регистре сдвига иллюстрируется рис. 8.20.


Рис. 8.20.  Линия задержки входного сигнала на регистре сдвига

Сдвиговые регистры могут также использоваться для формирования импульсов заданной длительности, причем длительность импульса может задаваться управляющим кодом, то есть быть программно управляемой. На рис. 8.21 приведена возможная схема такого формирователя.

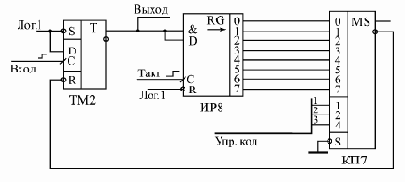

Рис. 8.21.  Формирователь импульсов с длительностью, задаваемой управляющим кодом

В исходном состоянии (до прихода положительного фронта входного сигнала) триггер сброшен в нуль, на всех выходах регистра сдвига - нули, на инверсном выходе мультиплексора - единица. На мультиплексор подан управляющий код, определяющий длительность выходного сигнала. При поступлении положительного фронта входного сигнала триггер перебрасывается в единицу (начинается выходной сигнал), и этот единичный сигнал начинает последовательно сдвигаться регистром сдвига по каждому фронту тактового сигнала.

Пусть управляющий код равен 5. Тогда в тот момент, когда на выходе 5 сдвигового регистра появится единица, она будет передана на выход мультиплексора КП7 с инверсией.


При этом нулевой сигнал на входе –R триггера сбросит триггер в нуль, то есть выходной сигнал закончится.

Таким образом, длительность выходного сигнала будет определяться управляющим кодом. Погрешность установки этой длительности равна одному периоду тактового сигнала и зависит от временного сдвига между фронтом входного сигнала и фронтом ближайшего к нему тактового импульса. Чем больше длительность выходного сигнала, тем меньше относительная погрешность установки его точности. Например, при управляющем коде 0 длительность выходного сигнала может быть от 0 до Т, где Т - период тактового сигнала. А при управляющем коде 7 длительность выходного сигнала будет от 7Т до 8Т. При этом мы не учитываем задержек триггера, сдвигового регистра и мультиплексора.

Сдвиговые регистры могут также использоваться для умножения и деления двоичных чисел на 2n, где n - целое число, большее нуля. Сдвиг двоичного числа вправо (в сторону младших разрядов) на один разряд равносилен делению на 2. Сдвиг двоичного числа влево (в сторону старших разрядов) на один разряд равносилен умножению на 2. Для того чтобы сдвиговый регистр умножал и делил двоичный код, надо всего лишь записать этот код в регистр и сдвинуть его нужное количество раз вправо или влево. Наиболее удобен для этого регистр ИР13. При этом необходимо, чтобы в освободившиеся разряды вдвигались нули, то есть на входы расширения DR и DL регистра надо подать нулевые сигналы.

Наконец, последнее применение сдвигового регистра, которое мы рассмотрим, - это генератор случайной последовательности сигналов или случайной последовательности кодов. Строго говоря, последовательности будут не полностью случайные, а квазислучайные, то есть будут периодически повторяться, но период этот довольно большой. Случайные последовательности сигналов и кодов широко применяются в тестирующей аппаратуре, в генераторах шума, в логических игровых устройствах.

Задача состоит в том, чтобы выходной сигнал или код менял свое состояние случайно (или почти случайно).


Сигнал должен случайно переключаться из 0 в 1 и из 1 в 0, а код должен случайно принимать значения из диапазона от 0 до (2N–1), где N - число разрядов кода (например, от 0 до 255 при 8-разрядном коде). Псевдослучайные последовательности имеют то преимущество перед истинно случайными, что они - предсказуемые и периодические, но в этом же и их недостаток.

Структура генератора квазислучайной последовательности на сдвиговом регистре очень проста (рис. 8.22). Она представляет собой регистр сдвига с параллельными выходами (например, ИР8), несколько (минимум два) выходных сигналов которого объединены с помощью элемента Исключающее ИЛИ, с выхода которого сигнал подается на вход регистра, замыкая схему в кольцо. Схема тактируется сигналом с частотой fT.

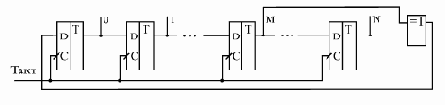

Рис. 8.22.  Структура генератора псевдослучайной последовательности

Таблица 8.9. Точки подключения обратной связи?7815162431Выходы
6,57,6,4,214,1315,13,12,1023,22,21,1630,17
Выбор номеров разрядов для подключения обратной связи представляет собой непростую задачу, но существуют справочные таблицы, в которых они приведены. В любом случае одна из точек подключения - выход старшего разряда. В табл. 8.9 приведены точки подключения обратной связи для регистров сдвига с разным количеством разрядов N (номера разрядов считаются от нуля).

Из таблицы видно, что выгоднее брать число разрядов не кратное 8, например, 7, 15 или 31. В этом случае для обратной связи используются всего лишь два выхода, то есть достаточно одного двухвходового элемента Исключающее ИЛИ.

Период выходной последовательности генератора составляет (2N-1) тактов, где N - количество разрядов регистра сдвига. За это время каждое из возможных значений выходного кода (кроме одного) встречается один раз. Количество единиц в выходном сигнале больше количества нулей на единицу.

Выходной код 000…0 представляет собой запрещенное состояние, так как он блокирует работу генератора, воспроизводя сам себя снова и снова. Но в то же время получиться такой нулевой код может только сам из себя, поэтому достаточно обеспечить, чтобы его не было при включении питания схемы.

Частоты в спектре выходного сигнала будут следовать с интервалом (fT/2N–1), а огибающая спектра будет практически постоянной до частоты 0,25fT, то есть шум до этой частоты можно считать белым (спад в 3 дБ происходит на частоте 0,45 fT).

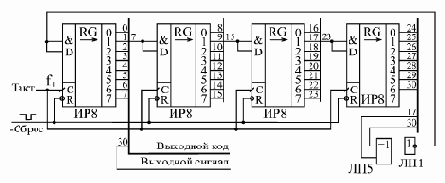

Рис. 8.23.  31-разрядный генератор псевдослучайной последовательности на регистрах сдвига

На рис. 8.23 показана практическая схема генератора псевдослучайной последовательности на 31-разрядном сдвиговом регистре. Обратная связь осуществляется с выходов 30 и 17 регистра через двухвходовой элемент Исключающее ИЛИ с инвертором. Из-за применения инвертора запрещенным состоянием генератора является код 1111...1 (а не код 000...0), который в данном случае исключается очень просто - начальным сбросом регистров в нуль при включении питания по сигналу -Сброс. Генератор выдает квазислучайную последовательность 31-разрядных кодов со всех выходов регистра, а также квазислучайную последовательность нулей и единиц на любом из выходов регистра. Такой генератор использовала известная фирма Hewlett–Packard в своем генераторе шума.
