Одновибраторы и генераторы
Одновибраторы и генераторы вообще-то нельзя отнести к комбинационным микросхемам. Они занимают промежуточное положение между комбинационными микросхемами и микросхемами с внутренней памятью. Их выходные сигналы не определяются однозначно входными сигналами, как у комбинационных микросхем. Но в то же время они и не хранят информацию длительное время.
Одновибраторы ("ждущие мультивибраторы", английское название "Monostable Multivibrator") представляют собой микросхемы, которые в ответ на входной сигнал (логический уровень или фронт) формируют выходной импульс заданной длительности. Длительность определяется внешними времязадающими резисторами и конденсаторами. То есть можно считать, что у одновибраторов есть внутренняя память, но эта память хранит информацию о входном сигнале строго заданное время, а потом информация исчезает. На схемах одновибраторы обозначаются буквами G1.
В стандартные серии микросхем входят одновибраторы двух основных типов (отечественное обозначение функции микросхемы - АГ):
- Одновибраторы без перезапуска (АГ1 - одиночный одновибратор, АГ4 - два одновибратора в корпусе).
- Одновибраторы с перезапуском (АГ3 - два одновибратора в корпусе).
Разница между этими двумя типами иллюстрируется рис. 6.10. Одновибратор без перезапуска не реагирует на входной сигнал до окончания своего выходного импульса. Одновибратор с перезапуском начинает отсчет нового времени выдержки Т с каждым новым входным сигналом независимо от того, закончилось ли предыдущее время выдержки. В случае, когда период следования входных сигналов меньше времени выдержки Т, выходной импульс одновибратора с перезапуском не прерывается. Если период следования входных запускающих импульсов больше времени выдержки одновибратора Т, то оба типа одновибраторов работают одинаково.
Рис. 6.10. Принцип работы одновибраторов без перезапуска и с перезапуском
На рис. 6.11 приведены обозначения микросхем одновибраторов стандартных серий. Микросхемы АГ3 и АГ4 отличаются друг от друга только тем, что АГ3 работает с перезапуском, а АГ4 - без перезапуска.

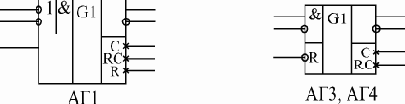

Рис. 6.11. Микросхемы одновибраторов
Рис. 6.12. Варианты запуска одновибратора АГ1
Микросхемы имеют входы запуска, объединенные по И и ИЛИ, прямые и инверсные выходы, а также выводы для подключения внешних времязадающих цепей (резисторов и конденсаторов). Запускается работа всех одновибраторов по фронту результирующего входного сигнала. Использованная логика объединения входов микросхем позволяет запустить все одновибраторы как по положительному, так и по отрицательному фронту входного сигнала ( рис. 6.12 и 6.13).
Рис. 6.13. Варианты запуска одновибраторов АГ3 и АГ4
На неиспользуемые входы при этом надо подавать сигналы логического нуля или логической единицы. Можно также использовать остающиеся входы для разрешения или запрещения входного запускающего сигнала.
Одновибраторы АГ3 и АГ4 имеют также дополнительный вход сброса –R, логический нуль на котором не только запрещает выработку выходного сигнала, но и прекращает его. Вход –R можно также использовать для запуска одновибратора.

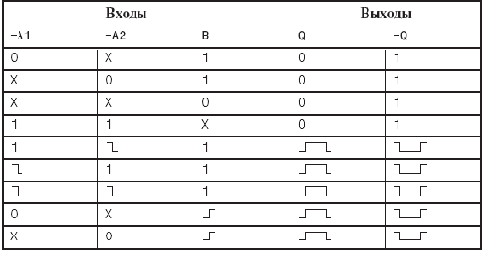

Таблица истинности одновибратора АГ1

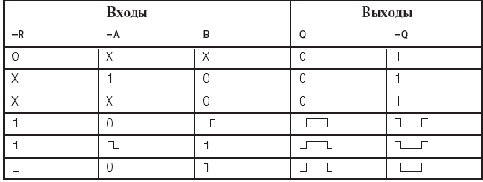

Таблица истинности одновибраторов АГ3 и АГ4
Таблицы истинности одновибраторов приведены выше. Здесь инверсные входные сигналы обозначены –А, –А1, –А2, прямые входные сигналы - В, а прямой и инверсный выходные сигналы - соответственно, Q и –Q.
Стандартное включение одновибраторов предполагает подключение внешнего резистора и внешнего конденсатора (рис. 6.14).
Для одновибратора АГ1 длительность выходного импульса можно оценить по формуле T = 0,7RC. Эта формула работает при величине сопротивления резистора в пределах от 1,5 кОм до 43 кОм. Емкость конденсатора может быть любой. Внутри микросхемы имеется внутренний резистор сопротивлением около 2 кОм, подключенный к выводу R, поэтому можно включать одновибратор без внешнего резистора, подключая вывод R к напряжению питания. Повторный запуск одновибратора невозможен сразу после окончания выходного импульса, до повторного запуска обязательно должен пройти интервал t = C (если емкость измеряется в нанофарадах, то временной интервал получается в микросекундах).
Рис. 6.14. Стандартные схемы включения одновибраторов
Для одновибраторов АГ3 и АГ4 длительность импульса можно оценить по формуле: T = 0,32C(R + 0,7), где сопротивление резистора измеряется в килоОмах. Сопротивление резистора может находиться в пределах от 5,1 кОм до 51 кОм, емкость конденсатора - любая. Перезапуск одновибратора возможен только в том случае, когда интервал между входными запускающими импульсами больше 0,224С (если емкость измеряется в нанофарадах, то временной интервал - в микросекундах).
