Введение в цифровую схемотехнику



Повторители и буферы


Повторители и буферы отличаются от инверторов прежде всего тем, что они не инвертируют сигнал (правда, существуют и инвертирующие буферы). Зачем же тогда они нужны? Во-первых, они выполняют функцию увеличения нагрузочной способности сигнала, то есть позволяют подавать один сигнал на много входов. Для этого имеются буферы с повышенным выходным током и выходом 2С, например, ЛП16 (шесть буферных повторителей). Во-вторых, большинство буферов имеют выход ОК или 3С, что позволяет использовать их для получения двунаправленных линий или для мультиплексирования сигналов. Поясним подробнее эти термины.


Рис. 3.6.  Двунаправленная линия

Под двунаправленными линиями понимаются такие линии (провода), сигналы по которым могут распространяться в двух противоположных направлениях. В отличие от однонаправленных линий, которые идут от одного выхода к одному или нескольким входам, к двунаправленной линии могут одновременно подключаться несколько выходов и несколько входов (рис. 3.6). Понятно, что двунаправленные линии могут организовываться только на основе выходов ОК или 3С. Поэтому почти все буферы имеют именно такие выходы.


Рис. 3.7.  Однонаправленная мультиплексированная линия на основе буферов

Мультиплексированием называется передача разных сигналов по одним и тем же линиям в разные моменты времени. Основная цель мультиплексирования состоит в сокращении общего количества соединительных линий. Двунаправленная линия обязательно является мультиплексированной, а мультиплексированная линия может быть как однонаправленной, так и двунаправленной. Но в любом случае к ней присоединяется несколько выходов, только один из которых в каждый момент времени находится в активном состоянии. Остальные выходы в это время отключаются (переводятся в пассивное состояние). В отличие от двунаправленной линии, к мультиплексированной линии, построенной на основе буферов, может быть подключен всего лишь один вход, но обязательно несколько выходов с ОК или 3С (рис. 3.7).
Мультиплексированные линии могут строиться не только на буферах, но и на микросхемах мультиплексоров, которые будут рассмотрены в лекциях 5, 6.


Рис. 3.8.  Объединение выходов буферов с ОК

Примером буферов с выходом ОК является микросхема ЛП17 (шесть буферов с ОК). Точно так же, как и в случае инверторов с ОК (см. рис. 3.5), выходы нескольких буферов с ОК могут объединяться для получения функции "Монтажное И", то есть на выходе будет сигнал логической единицы только при единицах на всех входах (рис. 3.8). То есть реализуется многовходовой элемент И.

Буферы с выходом 3С представлены гораздо большим количеством микросхем, например, ЛП8, ЛП11, АП5, АП6, АП14. Эти буферы обязательно имеют управляющий вход EZ (или OE), переводящий выходы в третье, пассивное состояние. Как правило, третьему состоянию соответствует единица на этом входе, а активному состоянию выходов — нуль, то есть сигнал EZ имеет отрицательную полярность.

Буферы бывают однонаправленные или двунаправленные, с инверсией или без инверсии сигналов, с управлением всеми выходами одновременно или с управлением группами выходов. Всем этим и определяется большое разнообразие микросхем буферов.

Таблица 3.2. Таблица истинности буфера без инверсииВход -EZ Выход
000
101
013C
113C
Простейшим однонаправленным буфером без инверсии является микросхема ЛП8 (четыре буфера с выходами типа 3С и раздельным управлением). Каждый из четырех буферов имеет свой вход разрешения EZ. Таблица истинности буфера очень проста (табл. 3.2): при нулевом сигнале на входе управления выход повторяет вход, а при единичном — выход отключен. Эту микросхему удобно применять для обработки одиночных сигналов, то есть для повторения входного сигнала с возможностью отключения выхода.


Рис. 3.9.  Применение буфера с 3С в качестве буфера с ОК

Эти же буферы иногда удобно использовать для замещения буферов с выходом ОК (рис. 3.9). В этом случае вход управления служит информационным входом. При нуле на входе мы получаем нуль на выходе, а при единице на входе — третье состояние на выходе.

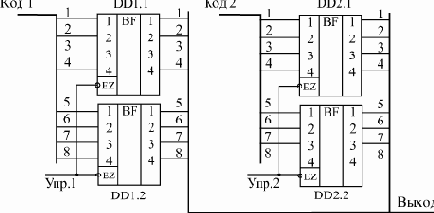

Рис. 3.10.  Мультиплексирование двух входных кодов с помощью буферов с 3С

Очень часто надо обрабатывать не одиночные сигналы, а группы сигналов, например, сигналы, передающие многоразрядные коды. В этом случае удобно применять буферы с групповым управлением, То есть имеющие один вход разрешения EZ для нескольких выходов. Примерами могут служить микросхемы ЛП11 (шесть буферов, разделенные на две группы: четыре и два буфера, для каждой из которых имеется свой вход управления) и АП5 (восемь буферов, разделенные на две группы по четыре буфера, каждая из которых имеет свой вход управления).

На рис. 3.10 показан пример мультиплексирования двух восьмиразрядных кодов с помощью двух микросхем АП5. Одноименные выходы обеих микросхем объединены между собой. Пропускание на выход каждого из двух входных кодов разрешается своим управляющим сигналом (Упр. 1 и Упр. 2), причем должен быть исключен одновременный приход этих двух сигналов, чтобы не было конфликтов на выходах.

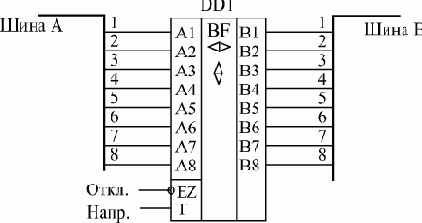

Рис. 3.11.  Включение двунаправленного буфера

Двунаправленные буферы, в отличие от однонаправленных, позволяют передавать сигналы в обоих направлениях. В зависимости от специального управляющего сигнала T (другое обозначение — BD), входы могут становиться выходами и наоборот: выходы — входами. Обязательно имеется и вход управления третьим состоянием EZ, который может отключить как входы, так и выходы.

На рис. 3.11 для примера показан двунаправленный буфер АП6, который может передавать данные между двумя двунаправленными шинами А и B в обоих направлениях. При единичном уровне на управляющем входе Т (сигнал Напр.) данные передаются из шины A в шину B, а при нулевом уровне — из шины B в шину A (табл. 3.3). Единичный уровень на управляющем входе EZ (сигнал Откл.) отключает микросхему от обеих шин.

Таблица 3.3. Таблица истинности двунаправленного буфераВход Т Вход-EZ Операция
00B
A
10A
B
013C
113C
Двунаправленную передачу можно организовать и на основе однонаправленных буферов. На рис. 3.12 показано, как это можно сделать на двух микросхемах АП5. Здесь при нулевом сигнале Упр. 1 информация будет передаваться с шины А на шину В, а при нулевом сигнале на входе Упр. 2 — с шины В на шину А. Если оба входа Упр. 1 и Упр. 2 находятся в единичном состоянии, то шины A и В отключены друг от друга, а подача нулей на оба входа Упр. 1 и Упр. 2 должна быть исключена, иначе состояние обеих шин А и В будет не определено.

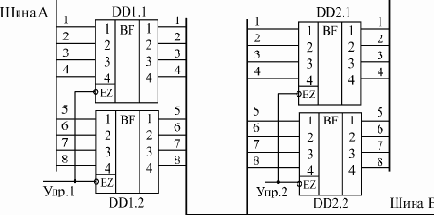

Рис. 3.12.  Организация двунаправленной передачи с помощью однонаправленных буферов

Микросхемы буферов в отечественных сериях имеют разнообразные обозначения: ЛН, ЛП, АП, ИП, что порой затрудняет их выбор. Например, ЛН6, ЛП8, ЛП11, АП5, АП6, ИП5, ИП6. Буферы с буквами ЛН имеют инверсию, буферы АП и ИП могут быть с инверсией и без инверсии. Все параметры у буферов довольно близки, отличие — в инверсии, в количестве разрядов и в управляющих сигналах.

Временные параметры буферов включают помимо задержки сигнала от информационного входа до информационного выхода, также задержки перехода выхода в третье состояние и из третьего состояния в активное состояние (tPHZ, tPLZ и tPZH, tPZL). Величины этих задержек обычно примерно вдвое больше, чем величины задержек между информационным входом и выходом.

Отключаемый выход буферов (как ОК, так и 3С) требует применения нагрузочных резисторов. В противном случае вход, подключенный к отключенному выходу, оказывается подвешенным, в результате чего схема может работать неустойчиво, давать сбои. Подключение резистора в случае выхода ОК (pull-up) производится стандартным способом (см. рис. 3.8). Точно так же может быть включен резистор между выходом 3С и напряжением питания (рис. 3.13), тогда при отключенном выходе на вход будет поступать уровень логической единицы. Однако можно включить и резистор между выходом и землей, тогда при отключенном выходе на вход будет поступать сигнал логического нуля. Применяется также и включение двух резисторов (резистивного делителя), при этом величина верхнего резистора (присоединенного к шине питания) обычно выбирается в 2–3 раза меньше, чем нижнего резистора (присоединенного к "земле"), а величина параллельного соединенных двух резисторов выбирается равной примерно 100 Ом. Например, резисторы могут иметь номиналы 240 Ом и 120 Ом, 360 Ом и 130 Ом. Отключенный выход воспринимается в данном случае присоединенным к нему входом как единица.

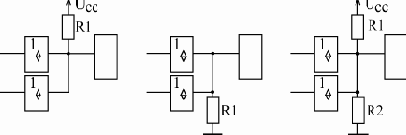

Рис. 3.13.  Включение резисторов на выходе буферов 3С

Иногда к выходам 3С резисторы не присоединяют вообще, но в этом случае надо обеспечить, чтобы последующий вход воспринимал сигнал с выхода 3С (то есть реагировал на него) только тогда, когда выход находится в активном состоянии. Иначе возможны сбои и отказы в работе устройства.

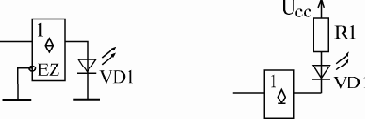

Рис. 3.14.  Применение буферов для индикации

Еще одно типичное применение буферов, связанное с их большими выходными токами, — это светодиодная индикация. Светодиоды могут подключаться к выходу буферов двумя основными способами (рис. 3.14). При первом из них (слева на рисунке) светодиод горит, когда на выходе 3С или 2С-сигнал логической единицы, а при втором (справа на рисунке) — когда на выходе ОК сигнал логического нуля. Величина резистора выбирается исходя из характеристик светодиода, но обычно составляет порядка 1 кОм.
